潔凈空調系統值班風機系統及消毒滅菌系統設計
2021-08-10 瀏覽次數：380
一、值班風機系統設計
目前，許多潔凈廠房的工作班次為單班制，下班后，為防止室外污染物滲入潔凈室，或室內危險氣體逸至其它房間或室外，應設值班運行系統，維持房間正負壓。在潮濕環境下，值班時需供冷水去除空氣水分，防止室內表面長霉；在寒冷地區，值班時需供熱水，防止室內儲水容器或管路凍結。值班系統可采用如下幾種方式。
1、值班風機系統

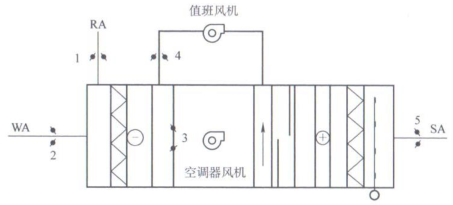

值班風機系統可采用下圖所示的系統設計：
正常運行時，閥1、2、3、5打開，閥4關閉；值班系統運行時，閥2、4、5打開，閥1、3關閉，表冷器或加熱器的供水閥仍開啟，供給空調器冷水或熱水，防止室內結露或保證冬季的值班供暖。
值班風機的風量按維持房間正負壓所需要的風量確定，若排風機全天運行或值班時減小風量運行，則值班風機的風量需附加此排風量。
2、主風機雙速或變速系統
為簡化管路系統設計，在原凈化系統基礎上不設值班風機，只需空調器風機配上雙速電動機或變頻器。
（1）雙速風機的電動機為雙速，工作時電動機高速運行，值班時低速運行；可通過改變電動機線圈的繞組方式來實現。速比一般為3/4、1/2和1/3，速比1/3的電動機市場上較少，但值班風機系統采用此速比較節能，因此采用此速比，值班時系統回風量可以小一些。

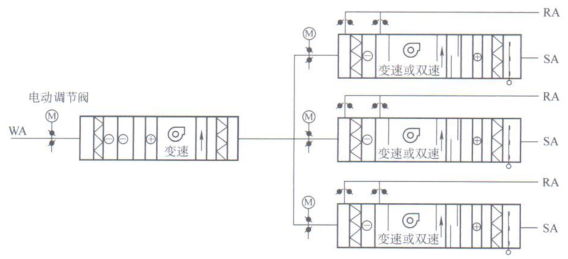

（2）變速風機的電動機配有變頻器，值班時可根據需要的風量，通過變頻器使風機變速運行，相當節能。如廠房內有多套凈化空調系統，可采用下圖所示的形式，對新風做集中處理后送至各空調器。這樣，值班時僅對新風機組供冷（熱）水，各空調器停止供冷（熱）水，風機變轉速運行，新風機組根據各空調器所需的新風量變速運行。
二、消毒滅菌系統設計
生物潔凈室在墻壁及吊頂?shù)忍幦菀追e存細菌，需定期進行滅菌處理。常用的滅菌方式有紫外線燈滅菌和氣體滅菌。

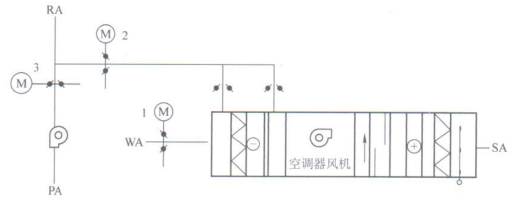

由于紫外線滅菌效果有限，所以潔凈室也常用氣體滅菌。工作方式可采用擦洗、熏蒸或另設滅菌消毒系統。常用的消毒滅菌系統形式如下圖所示。
正常運行時，閥3及排風機關閉，閥1、2打開，維持房間潔凈度及溫濕度。
系統消毒時，將甲醛溶液放在空調器的送風段或房間內，閥1、3及排風機關閉，閥2打開，風機運行使整個系統充滿甲醛氣體。甲醛溶液能殺滅細菌、病毒、真菌及芽孢。
系統消毒后，閥1、3及排風機開啟，閥2關閉，讓空氣直流排除室內殘余的刺鼻消毒劑。
